特殊作业过程智能监控平台
面临挑战
危险化学品生产、使用和储存单位在开展装置设备设施检维修活动中所涉及的动火作业、受限空间作业、盲板抽堵作业、高处作业、吊装作业、临时用电作业、动土作业和断路作业等高危作业,环境易燃易爆,作业风险高,易发生各类安全事故。
如何充分利用智能化技术,有效实现对高风险特殊作业的全过程监控,确保现场作业严格按HSE作业程序开展,防范事故的发生,是企业监管的难点和痛点。我公司开发的特殊作业过程智能化监控平台有效的解决了以上问题。
特殊作业过程智能化监控平台由智能监控设备和智能监管系统组成
智能监控设备由防爆智能监控终端和防爆智能标签组成:
防爆智能监控终端(安尔特SE-4000)
防爆智能监控终端主要参数:
型号 | 安尔特SE-4000 |
主机重量 | 小于等于2.5 KG |
主机尺寸 | 20cm * 8cm * 12cm(长*宽*高),外壳采用铝抗静电处理 |
防爆等级 | EX ib IIC T3 Gb |
摄像头 | 数字高清自动对焦广角摄像头 1080P |
视频格式 | 支持 flv、mp4、avi,本地存储1080P,云端720P |
存储容量 | 标配 64 GB,最大可存储连续录像7天,循环覆盖。可更换TF存储卡。 |
气体检测 | 自动识别检测气体类型,可同时安装2种传感器探头。 支持多种气体检测, Ex(0~100%LEL)、 H2S(0~100ppm)、 CO(0~1000ppm)、O2(0~30%Vol)等。 |
电池 | 自带电池可连续工作大于8小时,充电时间小于5小时。 |
测距 | 50米的人员位置测距(户外和非户外场景都支持),测距精度小于0.1m |
定位模式 | 北斗/GPS双模主控设备定位 |
数据传输 | 全网通4G数据传输 |
防尘防水 | IP65 |
环境工作温度 | -25至+65℃ |
数据通信 | 高速率的LTE传输通讯保证数据上传速率 |
报警 | 声光语音自动报警、远程语音喊话、一键报警 |
外部设备接入 | 与具有数据远程功能的NGP40便携式四合一气体检测仪配套使用,受限空间传输 距离大于80米(SE-4000pro支持) |

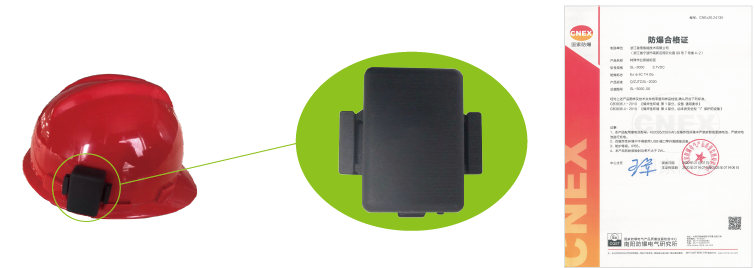

防爆智能标签(安尔特SL-3000)
防爆智能标签主要参数:
型号 | 安尔特SL-3000 |
尺寸 | 52*38*18mm(长*宽*高) |
防爆等级 | EX ib IIC T4 Gb |
佩戴方式 | 支持三种佩戴方式(安全帽扣戴、挂戴和夹戴) |
定位技术 | 使用UWB高精度定位技术,测距精度小于0.1m |
电池 | 自带电池可连续工作大于7天 |
防尘防水 | IP65 |
环境工作温度 | -25至+65℃ |
智能监控设备主要功能和特点:
接收监控参数
接收云服务器下发的监控参数(环境气体浓度、人员距离等)。
人员在场监控
实时记录监护人员和施工负责人员与作业点的距离,并传送到云服务器,当人员距离超出指标范围时可进行声光报警。
北斗/GPS两模定位
具有GPS和北斗定位功能,可将作业现场的地理位置本地存储并传送到云服务器。
全程实时视频监控
采用数字高清广角摄像头,对作业过程全程录像并存储在本地设备,并通过4G网络实时传送到云服务器。
作业环境实时感知
实时监测现场气体浓度,本地存储并传送到云服务器,最多可同时支持2种气体浓度在线监测,当气体浓度超出指标范围时可进行声光报警。
操作简便
具备一键开、关机功能,指示灯具有设备工作状态提示功能。监控中心可远程通过智能化监管设备对现场人员进行语音广播。

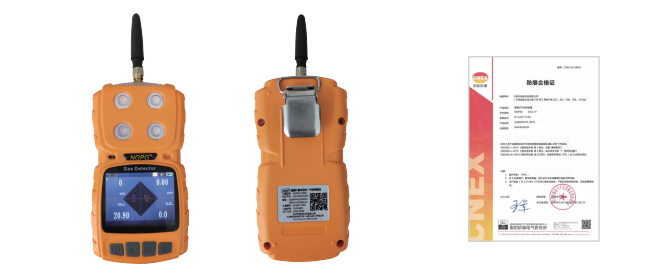

便携式四合一气体检测仪(NGP40)
便携式四合一气体检测仪技术参数:
防护等级 | IP65 | 防爆类型 | 本质安全型 | ||
防爆标志 | Exia II CT4 Ga | 外型尺寸 | 130*68*33mm(长*宽*高) | ||
检测气体 | 有毒气体、氧气、二氧化碳、易燃易爆类气体、TVOC 等, 1~4 种气体随意组合。选配:温湿度测量。 | ||||
检测范围 | 0~1、10、100、1000、5000、50000、100000ppm、200毫克/升、 100%LEL、20%、50%、100%Vol 可选,其他量程可订制。 | ||||
分 辨 率 | 0.01ppm 或 0.001ppm(0~10 ppm);0.01ppm(0~100 ppm), 0.1ppm(0~1000 ppm),1ppm(0~1000 ppm 以上 ),0.01 毫克/升 (0~200%毫克/升)、0.1%LEL、0.01%Vol、0.001%Vol。 | ||||
检测原理 | 电化学、催化燃烧、红外、热导、PID 光离子等,根据气体类型、量程、 现场环境和用户需求而定。 | ||||
传感器寿命 | 电化学原理 2~3 年,氧气 2 年或 6 年可选,红外原理 5~10 年,催化燃 烧 3 年,热导 5 年,PID 光离子 2~3 年。 | ||||
最大允许 误差值 | ≤±3%F.S (更高精度可订制) | ||||
线 性 度 | ≤±2% | 重 复 性 | ≤±2% | 不确定度 | ≤±2% |
响应时间 | T90≤30 秒 | 恢复时间 | ≤30 秒 | ||
工作环境 | 温度:-40℃~+70℃,湿度:≤10~95%RH | ||||
样气温度 | -40℃~+70℃ ,选配高温采样降温过滤手柄,可检测 400度或更高温度的 烟气浓度 | ||||
温湿度测量 | 选配:温度-40℃~+70℃,精度 0.5℃;湿度 0~100%RH,精度 3%RH | ||||
工作电源 | 3.6VDC,3000mA 大容量可充电高分子聚合物电池 | ||||
显示方式 | 2.31 寸高清彩屏 | ||||
报警方式 | 声光报警、振动报警、声光+振动报警、关闭报警可设 | ||||
通讯连接 | 支持与SE-4000pro数据连接 |

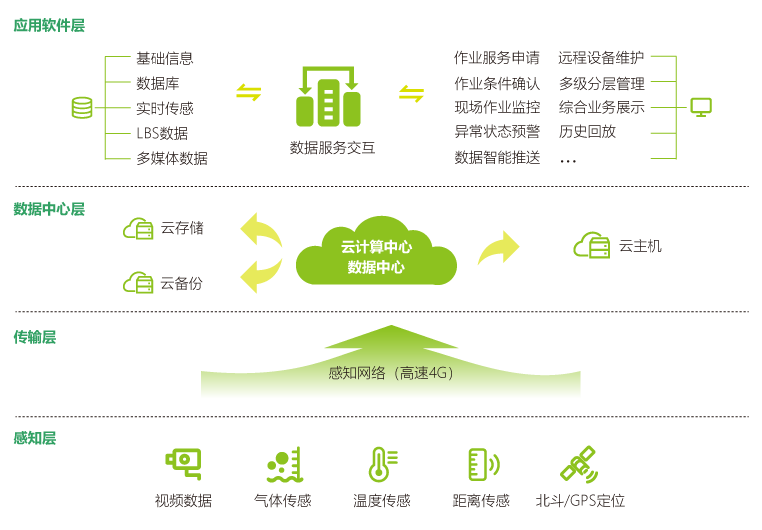

智能监管系统

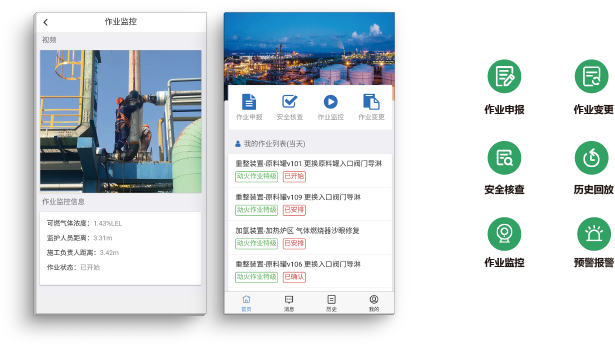

智能监管系统采用云端部署方式,对特殊作业过程、人员、设备、环境等进行可视化监管,支持PC电脑端和智能防爆移动端两类设备终端。
PC端应用采用B/S架构,支持Chrome、Firefox、IE/Edge等目前主流浏览器;APP应用支持安卓5.0版本以上的移动终端。
PC端应用子系统主要功能:
作业管理
作业申报、作业接收、作业安排管理。
作业实时监控
对现场设备推送的视频、气体浓度、人员在场情况等传感器数据进行监控,出现异常情况时,实时记录、推送预警或报警信息给相关部门和人员。
作业历史回放
提供作业历史查询和追溯。
设备管理
新设备登记和远程开机激活(注册)、设备联机认证,以及设备运行状态监控等功能。
数据管理
提供严格的数据审计和授权机制,支持省、市、园区、企业、服务公司多级多层次的数据访问和管理。
